Georadar Kampfmittelsondierung · Baugrund · Radargramm · Nachweise
Georadar Kampfmittelsondierung Verdachtsflächen prüfen, Untergrundstrukturen erkennen und Messergebnisse fachlich einordnen
Georadar Kampfmittelsondierung unterstützt Auftraggeber bei der zerstörungsarmen Untersuchung oberflächennaher Bodenbereiche, wenn Baugrund, Verdachtslage, Oberfläche oder Störkulisse eine radargestützte Prüfung sinnvoll machen. FONTANA-EOD bewertet Projektunterlagen, Eingriffstiefe, Flächenzustand, Bauverfahren, Bodenverhältnisse und vorhandene Hinweise, damit Georadar nicht pauschal, sondern projektbezogen eingesetzt wird.
Kurzantwort
Was leistet Georadar bei Kampfmittelverdacht?
Georadar Kampfmittelsondierung ist ein geophysikalisches Verfahren, bei dem elektromagnetische Impulse in den Untergrund gesendet und reflektierte Signale ausgewertet werden. Das Verfahren kann bei geeigneten Bodenverhältnissen Schichtwechsel, Auffüllungen, Leitungen, Einbauten, Hohlräume, Fundamentreste, Störkörper und objektbezogene Auffälligkeiten sichtbar machen. Für Kampfmittelverdacht ist Georadar besonders dann relevant, wenn eine oberflächennahe Prüfung benötigt wird und Boden, Oberfläche, Feuchtigkeit und Störkulisse eine auswertbare Messung zulassen. Georadar ersetzt keine Behörde, keine amtliche Freigabe und keine Kampfmittelfreiheitsgarantie.
Auftraggeber erhalten mit einer Georadar-Prüfung keine einfache Ja-Nein-Aussage, sondern eine fachliche Bewertung der tatsächlich messbaren Bereiche. Entscheidend ist, welche Projektfrage beantwortet werden soll: Soll ein Baufeld vor Aushub bewertet werden, sollen Leitungsachsen eingeordnet werden, geht es um befestigte Verkehrsflächen oder müssen bekannte Störquellen vor der Bauausführung berücksichtigt werden? Je konkreter diese Frage formuliert ist, desto belastbarer können Messkonzept, Auswertung und Dokumentation aufgebaut werden.
Eignung und Einsatzgrenzen
Wann Georadar sinnvoll ist und wann andere Verfahren besser passen
Georadar ist kein pauschales Standardverfahren für jede Verdachtsfläche. Die Methode ist stark, wenn die Projektfrage durch radargestützte Untergrundinformationen beantwortet werden kann. Das betrifft insbesondere oberflächennahe Baugrundbereiche, in denen Schichtwechsel, Auffüllungen, Einbauten, Leitungen, Hohlräume oder nicht eindeutig magnetische Auffälligkeiten für die weitere Planung relevant sind. In vielen Projekten wird Georadar als Bestandteil der Oberflächensondierung Kampfmittel eingesetzt.
Die Aussagekraft hängt wesentlich von Bodenverhältnissen, Bodenfeuchte, Oberflächenbeschaffenheit, Störquellen, Zielobjekt, Tiefenhorizont und Messraster ab. Stark leitfähige, tonige, sehr nasse oder stark gestörte Böden können die Eindringtiefe und Auswertbarkeit deutlich begrenzen. Auch Bewehrung, dichte Leitungsbestände, Schotterkörper, Bestandsbauwerke, metallische Einbauten oder stark heterogene Auffüllungen können eine andere Vorgehensweise erforderlich machen.
Projektlage
Typische Frage
Georadar-Nutzen
Grenze
Folgemaßnahme
Offene Baufelder
Sind oberflächennahe Auffälligkeiten oder Untergrundstrukturen vor Baubeginn erkennbar?
Georadar kann Schichtwechsel, Störungen, Objekte, Einbauten oder strukturelle Auffälligkeiten darstellen.
Feuchte, leitfähige oder heterogene Böden können die Auswertbarkeit einschränken.
Verkehrsflächen
Sind unter Asphalt, Pflaster oder befestigten Flächen Auffälligkeiten relevant?
Georadar kann bei geeigneter Oberfläche zerstörungsarm Messdaten liefern.
Bewehrung, Leitungen, Schächte und technische Einbauten können die Bewertung erschweren.
Leitungstrassen
Müssen linienförmige Eingriffe vorab technisch eingeordnet werden?
Georadar kann Trassenabschnitte, Leitungen, Einbauten und Störbereiche darstellen.
Dichte Leitungsbestände und wechselnde Bodenverhältnisse begrenzen die Aussage.
Tiefere Eingriffe
Reicht die oberflächennahe Aussage für Pfähle, tiefe Baugruben oder Bohrpunkte?
Georadar kann erste Strukturinformationen liefern, ersetzt aber keine Tiefenprüfung.
Bei größeren Eingriffstiefen ist Georadar häufig nicht ausreichend.
Laufender Aushub
Kann eine Fläche nicht vollständig vorab geprüft werden?
Georadar kann ergänzende Hinweise liefern, ersetzt aber keine fachliche Begleitung des Aushubs.
Bei laufenden Erdarbeiten entscheidet der konkrete Bauablauf.
Funktionsweise
Wie Georadar im Boden misst Impulse, Reflexionen und Radargramme verständlich eingeordnet
Georadar arbeitet mit elektromagnetischen Impulsen, die über eine Antenne in den Untergrund ausgesendet werden. Treffen diese Impulse auf Materialgrenzen oder Bereiche mit veränderten elektrischen Eigenschaften, werden Teile des Signals reflektiert und von der Empfangseinheit aufgezeichnet. Aus der Laufzeit, Stärke und Form dieser Reflexionen entstehen Radarprofile, die Hinweise auf Schichtwechsel, Auffüllungen, Einbauten, Hohlräume, Leitungen, Fundamentreste, Störkörper oder andere Untergrundstrukturen geben können.
Für die Georadar Kampfmittelsondierung ist nicht allein entscheidend, ob ein Signal sichtbar wird. Entscheidend ist, ob die Messdaten im Zusammenhang mit Verdachtslage, Baugrund, Oberfläche, Feuchtigkeit, Zielhorizont und Störkulisse fachlich belastbar interpretiert werden können. Ein Radargramm zeigt keine Fotografie des Bodens. Es zeigt Reflexionsmuster, die bewertet und mit der konkreten Projektfrage abgeglichen werden müssen.
Eine hyperbelförmige Reflexion kann auf ein punktförmiges Objekt, eine Leitung, einen Stein, einen metallischen oder nichtmetallischen Einbau oder eine andere lokale Störung hinweisen. Flächige Reflexionsänderungen können aus Schichtwechseln, Auffüllungen, Feuchtehorizonten, verdichtetem Material oder baulichen Resten entstehen. Deshalb ist eine Georadar-Auswertung nur dann verwertbar, wenn Messraster, Antennenwahl, Lagebezug, Bodenbedingungen und Auswertungsziel zusammenpassen.
Die Messung muss immer mit der geplanten Bauaufgabe verbunden werden. Für eine flächige Vorprüfung vor Erschließungsarbeiten ist ein anderes Messraster sinnvoll als für eine punktuelle Fragestellung an einem Baugrubenrand, einer Leitungstrasse oder einem späteren Bohrpunkt. Auch die Frage, ob eine Auffälligkeit für den geplanten Eingriff überhaupt relevant ist, lässt sich nur mit Blick auf Bauverfahren, Eingriffstiefe und Lagebezug beantworten.
In der Praxis ist deshalb nicht nur das Messgerät entscheidend. Wichtig sind ein belastbares Messkonzept, die richtige Antennenauswahl, eine nachvollziehbare Linienführung, eine saubere Lagezuordnung und eine Auswertung, die technische Grenzen ausdrücklich benennt. Nur so kann aus einem Radargramm eine verwertbare Entscheidungsgrundlage für Auftraggeber, Planer, Bauleitung und weitere Beteiligte entstehen.
Eine fachlich belastbare Georadar-Auswertung trennt deshalb zwischen Messsignal, möglicher Ursache und projektrelevanter Bewertung. Ein auffälliges Signal kann eine weiter zu prüfende Struktur anzeigen, kann aber ebenso aus Leitungen, Schichtwechseln, Auffüllungen, Fundamentresten oder sonstigen Einbauten stammen. Umgekehrt bedeutet ein unauffälliger Messbereich nur, dass im Rahmen der gewählten Methode und Auswertbarkeit keine relevante Auffälligkeit erkannt wurde. Die Aussage bleibt immer an Messbedingungen, Fläche, Messraster und Zielhorizont gebunden.

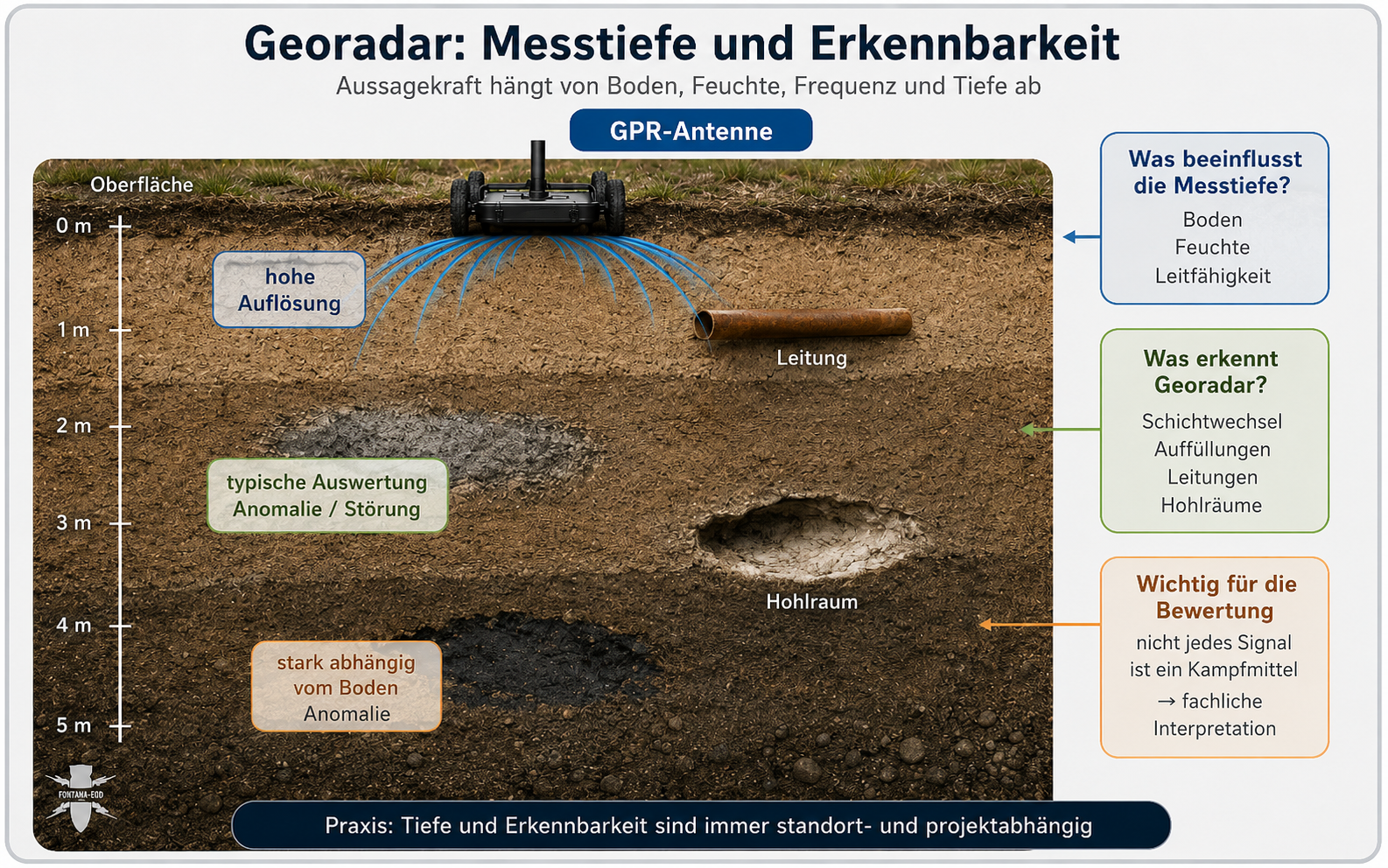

Messtiefe und Erkennbarkeit
Was Georadar erkennen kann und warum die Tiefe nie pauschal feststeht
Die Messtiefe eines Georadars ist nicht fest. Sie hängt von der eingesetzten Antennenfrequenz, der elektrischen Leitfähigkeit des Bodens, der Feuchtigkeit, der Heterogenität des Untergrunds, der Oberflächenbeschaffenheit und dem erwarteten Zielhorizont ab. Höhere Frequenzen können feinere Strukturen erfassen, erreichen aber regelmäßig geringere Tiefen. Niedrigere Frequenzen können tiefer reichen, liefern aber eine gröbere Auflösung.
Für Kampfmittelverdacht bedeutet das: Georadar muss auf die konkrete Projektfrage abgestimmt werden. Eine ungeeignete Frequenz, ein zu grobes Raster, ein stark gestörter Untergrund oder eine zu große Eingriffstiefe können die Aussagekraft deutlich begrenzen. Deshalb muss vor der Messung geprüft werden, ob die erwartete Tiefe und Objektgröße mit der vorgesehenen Messkonfiguration sinnvoll abbildbar sind.
Wenn die geplanten Eingriffe tiefer reichen als die belastbare Aussage des Georadars, kommen ergänzend oder alternativ Tiefensondierung und Bohrlochsondierung, Bauaushubüberwachung oder weitere Verfahren der Oberflächensondierung in Betracht.
Für Auftraggeber ist diese Einordnung besonders wichtig, weil die geplante Eingriffstiefe häufig nicht mit der realistisch erreichbaren Messtiefe gleichgesetzt werden darf. Ein Leitungsgraben, eine Baugrube, eine Trasse oder ein punktueller Bohransatz können unterschiedliche Anforderungen auslösen. Werden größere Tiefen, Bohrungen oder Pfahlgründungen geplant, muss frühzeitig geprüft werden, ob Georadar nur ergänzende Strukturinformationen liefert oder ob eine tiefenbezogene Sondierungsstrategie erforderlich ist.
Prozess und Nachweise
Vom Messkonzept zur Dokumentation so werden Georadar-Ergebnisse verwertbar
Eine Georadar Kampfmittelsondierung ist nur dann belastbar, wenn sie in einen geordneten Prozess eingebunden wird. Die Messung beginnt nicht erst auf der Fläche, sondern mit der Prüfung der Projektunterlagen. Dazu gehören Lageplan, Bauziel, Eingriffstiefe, Oberfläche, Leitungsbestand, bekannte Störquellen, vorhandene Luftbildauswertung, frühere Sondierberichte und die Frage, welche Entscheidung mit der Messung vorbereitet werden soll.
Aus diesen Angaben entsteht das Messkonzept. Es legt fest, welche Bereiche geprüft werden, welche Linienführung sinnvoll ist, welche Antenne oder Messkonfiguration verwendet wird, welche Datenqualität erreichbar ist und welche Aussagegrenzen bereits vorab zu erwarten sind. Bei der Ausführung müssen Messfläche, Raster, Lagebezug, nicht zugängliche Bereiche, Hindernisse und besondere Störquellen dokumentiert werden.
Nach der Messung werden die Radarprofile ausgewertet und in den Projektkontext übertragen. Auffälligkeiten werden nicht isoliert betrachtet, sondern mit Unterlagen, Baugrund, Störquellen und Verdachtslage abgeglichen. Das Ergebnis muss so dokumentiert sein, dass Auftraggeber, Planer, Bauleitung und weitere Beteiligte erkennen können, welche Fläche geprüft wurde, welche Aussage belastbar ist und welche Folgeschritte erforderlich sein können.
01
Projektunterlagen prüfen
Lageplan, Flächenabgrenzung, Bauverfahren, Eingriffstiefe, Oberfläche, Luftbildauswertung, Leitungspläne und frühere Hinweise werden zusammengeführt.
02
Messkonzept festlegen
Messbereiche, Raster, Linienführung, Antennenwahl, Lagebezug, Datenanforderung und Dokumentationsumfang werden auf das Projektziel abgestimmt.
03
Georadar-Messung durchführen
Die Fläche wird mit dokumentierter Linienführung gemessen. Nicht zugängliche Bereiche, Hindernisse und Störquellen werden gesondert erfasst.
04
Radarprofile auswerten
Reflexionsmuster, Störbereiche, auffällige Signaturen und nicht auswertbare Zonen werden fachlich bewertet und lagebezogen zugeordnet.
05
Nachweise übergeben
Ergebnis, Aussagegrenzen, Befundbereiche und Handlungsempfehlung werden für Planung, Bauleitung, Ausschreibung oder Folgemaßnahmen dokumentiert.

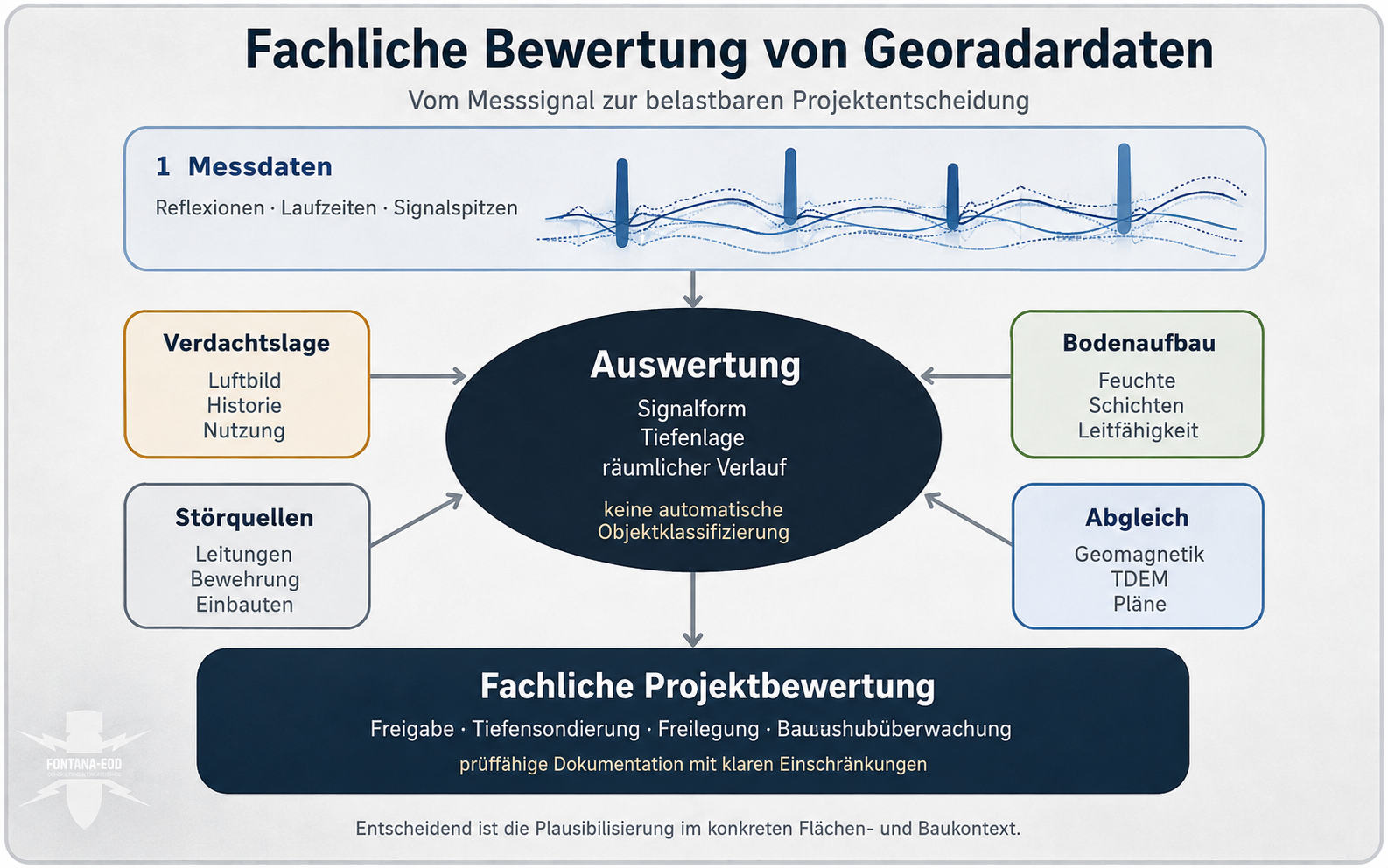

Fachliche Bewertung
Aus Messdaten wird erst durch Bewertung eine Entscheidungshilfe Radarprofile, Verdachtslage und Baugrund gemeinsam betrachten
Georadardaten sind nur ein Teil der Projektbewertung. Eine Auffälligkeit im Radarprofil muss mit Lageplan, Verdachtslage, Baugrundinformationen, Oberfläche, Leitungsbestand, früherer Nutzung und geplantem Eingriff abgeglichen werden. Erst dadurch entsteht eine fachliche Einschätzung, ob eine Auffälligkeit weiter untersucht werden muss oder ob sie plausibel durch bekannte Untergrundstrukturen erklärbar ist.
Für Auftraggeber ist diese Bewertung entscheidend, weil daraus weitere Schritte entstehen können: Nachsondierung, Freilegung, Flächenräumung, Tiefensondierung, Bauaushubüberwachung oder Abstimmung mit zuständigen Stellen. Eine verwertbare Dokumentation muss deshalb nicht nur Messbilder zeigen, sondern auch Aussagegrenzen und Handlungsempfehlungen klar benennen.
Besonders wichtig ist die Trennung zwischen auffälligem Messsignal und belastbarem Befund. Nicht jedes Signal ist kampfmittelrelevant, und nicht jeder nicht auffällige Bereich erlaubt automatisch eine umfassende Schlussfolgerung. Aussagekraft entsteht erst aus der Verbindung von Messqualität, Lagebezug, Baugrund, Störeinflüssen und Projektziel.
Die fachliche Bewertung muss daher immer zwischen technischer Auffälligkeit, möglicher Ursache und projektrelevantem Risiko unterscheiden. Gerade auf Industrieflächen, Verkehrsflächen oder innerstädtischen Bauabschnitten können viele Reflexionen durch bauliche Reststrukturen, Leitungen, Schächte, Schotter, Auffüllungen oder alte Fundamente erklärbar sein. Eine verwertbare Entscheidung entsteht erst, wenn diese Möglichkeiten geprüft und die verbleibenden Verdachtsmomente nachvollziehbar beschrieben werden.
Methodenvergleich
Georadar, Geomagnetik und TDEM im Vergleich jedes Verfahren beantwortet andere Fragen
Georadar ist ein wichtiges Verfahren der oberflächennahen Kampfmittelsondierung, aber nicht in jedem Projekt die beste oder einzige Methode. Geomagnetik, Georadar und TDEM reagieren auf unterschiedliche physikalische Eigenschaften. Deshalb muss vor der Beauftragung geklärt werden, welche Objektarten erwartet werden, welche Störquellen vorhanden sind, welche Tiefen erreicht werden sollen und welche Aussage für Planung, Bauleitung oder Vergabe benötigt wird.
Georadar
Georadar ist sinnvoll, wenn Untergrundstrukturen, Schichtwechsel, Auffüllungen, Einbauten oder nicht eindeutig magnetische Auffälligkeiten im oberflächennahen Baugrund relevant sind. Das Verfahren kann besonders bei befestigten Flächen, komplexen Untergründen und strukturellen Fragestellungen hilfreich sein.
Geomagnetik
Geomagnetik ist besonders relevant, wenn ferromagnetische Objekte erwartet werden. Das Verfahren reagiert stark auf Stahl, Eisen, Bewehrung, Schrott, Leitungen und andere magnetische Störquellen. In gut zugänglichen, wenig gestörten Flächen kann es sehr wertvolle Informationen liefern.
TDEM
TDEM kann leitfähige Auffälligkeiten im Untergrund erfassen und eignet sich je nach Projekt als ergänzendes Verfahren. Es wird nicht pauschal statt Georadar oder Geomagnetik eingesetzt, sondern nach Zielobjekt, Untergrund, Störkulisse und Auswertungsziel ausgewählt.
Nachweise
Welche Dokumentation nach einer Georadar-Prüfung wichtig ist Messfläche, Radarprofile, Auffälligkeiten und Grenzen nachvollziehbar darstellen
Eine Georadar Kampfmittelsondierung ist nur dann verwertbar, wenn Messung, Auswertung und Bewertung nachvollziehbar dokumentiert werden. Auftraggeber benötigen nicht nur Radarprofile, sondern eine verständliche Einordnung der Messergebnisse: Welche Fläche wurde gemessen? Welche Methode wurde eingesetzt? Welche Auffälligkeiten wurden erkannt? Welche Bereiche waren nicht auswertbar? Welche Empfehlung ergibt sich für Planung, Bauleitung und weitere Maßnahmen?
Die Dokumentation muss den tatsächlich geprüften Umfang erkennen lassen. Sie darf nicht über die Messfläche, die Auswertbarkeit oder die technische Aussage des Verfahrens hinausgehen. Das ist besonders wichtig, wenn die Ergebnisse für Ausschreibung, Bauausführung, Risikomanagement oder Abstimmung mit weiteren Beteiligten verwendet werden sollen.
Sinnvoll sind deshalb eine klare Messflächenbeschreibung, eine nachvollziehbare Kartendarstellung, eine Beschreibung der Messbedingungen, die Benennung nicht auswertbarer Bereiche und eine verständliche Handlungsempfehlung. Auftraggeber sollen erkennen können, welche Aussage gesichert ist, wo technische Grenzen bestehen und welche Entscheidung als nächstes sachgerecht vorbereitet werden kann.
Für Bauleitung und Projektsteuerung ist außerdem wichtig, dass die Dokumentation nicht nur technische Messdaten enthält, sondern die praktische Verwendbarkeit beschreibt. Dazu gehören eindeutig benannte Teilflächen, Hinweise zu Störbereichen, kartierte Auffälligkeiten, methodische Grenzen und eine klare Aussage, ob weitere Sondierung, Freilegung, Bauaushubüberwachung oder Abstimmung erforderlich sein kann.
Messflächen und Lagebezug
Darstellung der untersuchten Fläche, Messlinien, Raster, Lagebezug, Flächenabdeckung und nicht auswertbaren Bereiche.
Radarprofile und Befunde
Auswertung auffälliger Reflexionen, Störbereiche, Strukturwechsel und objektbezogener Signaturen im Projektkontext.
Methoden- und Grenzbeschreibung
Beschreibung der eingesetzten Georadar-Methode, Messbedingungen, Bodenverhältnisse, Störquellen und Aussagegrenzen.
Handlungsempfehlung
Empfehlung weiterer Schritte wie Nachsondierung, Freilegung, Tiefensondierung, Flächenräumung oder Bauaushubüberwachung.
Angebotsdaten
Welche Angaben für ein Angebot wichtig sind damit die Georadar-Prüfung belastbar kalkuliert werden kann
Für ein Georadar Kampfmittelsondierung Angebot reicht eine Adresse allein nicht aus. Benötigt werden möglichst konkrete Angaben zu Fläche, Projektart, Bauphase, geplanter Eingriffstiefe, Oberfläche, Zugänglichkeit, Bauverfahren, Terminrahmen und vorhandenen Unterlagen. Je genauer diese Informationen vorliegen, desto besser lässt sich einschätzen, ob Georadar fachlich geeignet ist und welcher Mess- und Auswertungsumfang erforderlich wird.
Besonders hilfreich sind Lagepläne, Baufeldgrenzen, Trassenverläufe, Querprofile, Leitungspläne, Angaben zu Asphalt, Pflaster, Schotter, Bewuchs oder Befahrung, vorhandene Luftbildauswertungen, Behördenhinweise, frühere Sondierberichte und Informationen zu bekannten Störquellen. Bei Bestandsflächen sind zusätzlich frühere Nutzungen, Auffüllungen, Rückbauflächen, alte Fundamente und technische Einbauten relevant.
Die Angebotsprüfung umfasst auch die Frage, ob Georadar allein sinnvoll ist oder ob ergänzende Verfahren einbezogen werden sollten. Bei ferromagnetischen Zielobjekten kann Geomagnetik näherliegen. Bei bestimmten leitfähigen Auffälligkeiten kann TDEM ergänzend relevant werden. Bei größeren Eingriffstiefen kann eine Tiefensondierung oder Bohrlochsondierung erforderlich sein.
Für eine zügige Prüfung sollten Unterlagen möglichst lagegenau übermittelt werden. Eine grobe Skizze oder eine unklare Flächenbeschreibung führt häufig zu Rückfragen, weil Messraster, Geräteeinsatz, Auswertung und Dokumentationsumfang nicht sicher kalkuliert werden können. Besonders bei Bauabschnitten, Trassen, Verkehrsflächen und Gewerbeflächen ist eine eindeutige Abgrenzung der zu prüfenden Bereiche entscheidend.
-
Fläche und Raster
Flächengröße, Messraster, Linienabstand, gewünschte Auflösung und Lagebezug beeinflussen Messaufwand und Auswertungsumfang.
-
Oberfläche und Zugang
Asphalt, Pflaster, Schotter, Bewuchs, Baustellenbetrieb, Verkehrssicherung und Hindernisse können die Messung erschweren.
-
Boden und Feuchtigkeit
Tonige, leitfähige, sehr nasse oder heterogene Böden können Eindringtiefe, Datenqualität und Auswertung beeinflussen.
-
Auswertung und Nachweisziel
Je genauer die Befundkarte, Dokumentation und Handlungsempfehlung sein müssen, desto höher ist der fachliche Auswertungsaufwand.
Typische Projektlagen
Wo Georadar häufig eingesetzt wird Verkehrsflächen, Leitungsbau, Erschließung und Bestandsareale prüfen
Georadar kommt besonders dort in Betracht, wo oberflächennahe Strukturen, Befestigungen, Leitungen, Auffüllungen oder komplexe Untergrundverhältnisse eine reine Sicht- oder Standardbewertung nicht ausreichen lassen. Entscheidend bleibt immer, ob die Boden- und Flächenverhältnisse eine auswertbare Georadar-Messung zulassen.
Straßenbau und Tiefbau
Bei Straßenbau, Verkehrsflächen, Baugruben und Tiefbauabschnitten kann Georadar helfen, oberflächennahe Strukturen, Störbereiche und Auffälligkeiten vor Erdarbeiten zu bewerten.
Leitungsbau und Energie
Leitungs- und Energieprojekte benötigen klare Trassenabschnitte, gute Unterlagen und eine verlässliche Einordnung von Störquellen. Georadar kann ergänzende Untergrundinformationen liefern.
Wohnen und Erschließung
Neubauflächen, Erschließungsstraßen, Kanalanschlüsse und vorbereitende Tiefbauarbeiten können eine Georadar-Prüfung erforderlich machen, wenn die Verdachtslage und der Baugrund dafür sprechen.
Industrie und Gewerbe
Industrie- und Gewerbeflächen können durch Altbebauung, Auffüllungen, Leitungen, Bewehrung und technische Einbauten geprägt sein. Die Eignung von Georadar muss hier besonders sorgfältig geprüft werden.
Weitere Einordnung
Was für die Projektentscheidung zusätzlich zählt Standort, Unterlagen, Zuständigkeit und Nachweisbedarf gemeinsam betrachten
Die Entscheidung für Georadar hängt nicht nur von der Methode ab. Standort, Bauphase, Unterlagenlage, Oberfläche, Boden, Störquellen, Eingriffstiefe und Dokumentationsziel bestimmen, ob Georadar allein ausreicht oder ob ergänzende Verfahren und Folgemaßnahmen erforderlich sind.
Prozesse und Nachweise
Messdaten müssen in prüffähige Unterlagen überführt werden. Dazu gehören Messfläche, Lagebezug, Auswertung, Befundkarte, Aussagegrenzen und Handlungsempfehlung.
Regionen und Einsatzräume
Je nach Standort können unterschiedliche Unterlagen, Belastungskontexte, behördliche Abläufe und praktische Rahmenbedingungen relevant werden. Die regionale Lage sollte bei der Anfrage möglichst genau benannt werden.
Wissen und Fachfragen
Vor der Beauftragung können Kosten, Ausschreibung, Kampfmittelverdacht, Zuständigkeiten und Arbeitsschutz entscheidend sein. Eine gute Unterlagenlage verbessert die Projektprüfung.
FAQ
Häufige Fragen zur Georadar Kampfmittelsondierung Antworten zu Methode, Angebot, Kosten, Grenzen und Nachweisen
Die folgenden Antworten helfen bei der ersten Einordnung, ob Georadar für ein Bauvorhaben mit Kampfmittelverdacht fachlich sinnvoll sein kann.
Was ist Georadar Kampfmittelsondierung?
Georadar Kampfmittelsondierung ist eine geophysikalische Untersuchung, bei der elektromagnetische Impulse in den Untergrund gesendet und reflektierte Signale ausgewertet werden. Sie kann bei geeigneten Bodenverhältnissen oberflächennahe Strukturen, Störbereiche und Auffälligkeiten sichtbar machen.
Wann ist Georadar bei Kampfmittelverdacht sinnvoll?
Georadar ist sinnvoll, wenn Untergrundstrukturen, Schichtwechsel, Auffüllungen, Leitungen, Einbauten oder nicht eindeutig magnetische Auffälligkeiten für die Projektfrage relevant sind und Boden sowie Oberfläche eine auswertbare Messung zulassen.
Wann ist Georadar nicht ausreichend?
Georadar ist nicht ausreichend, wenn größere Eingriffstiefen, stark leitfähige oder nasse Böden, erhebliche Störquellen, Pfahlgründungen, tiefe Baugruben oder nicht auswertbare Bereiche vorliegen. Dann können andere Verfahren oder Folgemaßnahmen erforderlich werden.
Was kostet eine Georadar Kampfmittelsondierung?
Die Kosten hängen von Fläche, Messraster, Oberfläche, Boden, Störquellen, Auswertungsaufwand, Dokumentationsumfang und Bauzeitfenster ab. Eine belastbare Einschätzung ist nur mit konkreten Projektunterlagen möglich.
Welche Unterlagen werden für ein Georadar Angebot benötigt?
Hilfreich sind Lageplan, Flächengröße, Trassenverlauf, geplante Eingriffstiefe, Bauverfahren, Oberflächenangaben, Leitungspläne, vorhandene Luftbildauswertungen, frühere Sondierberichte und bekannte Störquellen.
Kann Georadar Kampfmittelfreiheit garantieren?
Nein. Georadar liefert Messdaten und eine fachliche Bewertung, aber keine Garantie auf Kampfmittelfreiheit und keine amtliche Freigabe. Zuständigkeiten von Behörden und Kampfmittelbeseitigungsdiensten bleiben unberührt.
Was passiert bei einer Auffälligkeit im Georadar?
Eine Auffälligkeit wird lagebezogen dokumentiert und fachlich bewertet. Je nach Ergebnis können Nachprüfung, Freilegung, Tiefensondierung, Flächenräumung, Kampfmittelbergung oder Bauaushubüberwachung erforderlich werden.
Worin unterscheidet sich Georadar von Geomagnetik?
Geomagnetik reagiert vor allem auf ferromagnetische Objekte. Georadar erfasst Reflexionen elektromagnetischer Impulse an Materialgrenzen, Einbauten, Hohlräumen, Schichtwechseln oder anderen strukturellen Auffälligkeiten. Beide Verfahren beantworten unterschiedliche Fragen.
Projektprüfung starten
Georadar Kampfmittelsondierung für Ihr Bauvorhaben prüfen lassen
Senden Sie Lageplan, Projektbeschreibung und vorhandene Hinweise an FONTANA-EOD. Wir prüfen, ob Georadar für Ihr Bauvorhaben geeignet ist, welche Aussage realistisch möglich ist und welche Unterlagen für ein belastbares Angebot benötigt werden.
Sie erhalten eine fachliche Einordnung zu Messmethode, Grenzen, Kostenfaktoren, Dokumentation und möglichen Folgemaßnahmen. So lässt sich der Kampfmittelverdacht im Baugrund frühzeitig in Planung, Ausschreibung und Bauausführung berücksichtigen.
Für eine schnelle Prüfung helfen konkrete Angaben zu Standort, Fläche, Eingriffstiefe, Bauverfahren, Oberfläche, Bodenverhältnissen, Störquellen und vorhandenen Unterlagen.
- Lageplan, Flurstück, Koordinaten oder Trassenverlauf
- geplante Eingriffstiefen, Bauverfahren und Bauphase
- Angaben zu Oberfläche, Boden, Feuchtigkeit und Zugänglichkeit
- Leitungspläne, Luftbildauswertung, frühere Sondierberichte oder Hinweise
- Ziel der Anfrage: Angebot, Prüfung, Sondierung, Dokumentation oder Folgemaßnahme
